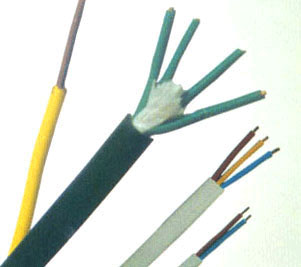

耐高温氟塑料安装线及电缆
耐高温氟塑料安装线及电缆
产 品 说 明 ：
适用于高温条件、低温条件或特殊环境中(如酸、碱、油、化学试剂等)供电器设备或仪表设备的连接，以及上述条件需用的电缆。
● 型号及名称
聚全氟乙丙烯绝缘安装线(简称F46安装线)。
AF46-聚全氟乙丙烯绝缘安装线。
AF46P-聚全氟乙丙烯绝缘屏蔽安装线。
AF46F46P-聚全氟乙丙烯绝缘屏蔽护套安装线(缆)。
可熔性聚四氟乙烯绝缘安装线(简称安装线)。
AF4-聚四氟乙烯绝缘安装线。
AF4P-聚四氟乙烯绝缘屏蔽安装线。
●使用特性
电线的工作电压为交流额定电压500V，直流电压1000V，根据导体线芯材料不同，其长期使用温度
不高于：镀锡导体150℃，镀银铜导体200℃，镀镍铜导体260℃。
绝缘电阻：(20℃)不低于1000000MΩ·m。
●规格尺寸参考数据(代表规格)
| 序 | 线芯标 | 线芯标称 | 外径（mm) | 计算重量kg/km | 20℃时 | |||||||||
| 号 | 称截面 | 直流电 | 成缆 | |||||||||||
| （mm2) | 阻不大 | 芯数 | ||||||||||||
| 根数/直径 | 外径 | AF46 | AF46P | AF46 | AF4 | AF4P | AF46 | AF46P | AF4 | AF4P | 于Ω/KM | |||
| （mm) | （mm) | AF46P | ||||||||||||
| 1 | 0.2 | 7/0.20 | 0.6 | 1.35 | 1.85 | 2.6 | 1.4 | 1.95 | 4.23 | 8.65 | 4.91 | 10.21 | 90 | 24 |
| 2 | 0.35 | 19/0.15 | 0.75 | 1.6 | 2.1 | 2.9 | 1.6 | 2.2 | 6.57 | 12.57 | 6.79 | 12.09 | 58 | 20 |
| 3 | 0.5 | 19/0.18 | 0.9 | 1.75 | 2.25 | 3.1 | 1.8 | 2.4 | 8.05 | 14.21 | 9.02 | 16.68 | 41.3 | 16 |
| 4 | 0.75 | 19/0.23 | 1.15 | 2 | 2.6 | 3.5 | 2 | 2.6 | 11.74 | 20.7 | 13.48 | 21.54 | 24.6 | 16 |
| 5 | 1 | 19/0.26 | 1.3 | 2.2 | 2.75 | 3.6 | 2.3 | 2.9 | 14.3 | 23.21 | 16.22 | 25.96 | 19.3 | 12 |
| 6 | 1.5 | 19/0.32 | 1.6 | 2.6 | 3.3 | 4.1 | 2.7 | 3.3 | 21.5 | 32.5 | 23.33 | 33.53 | 12.7 | 12 |
| 7 | 2 | 19/0.37 | 1.85 | 2.9 | 3.6 | 4.4 | 3 | 3.6 | 27.8 | 39.15 | 29.93 | 40.43 | 10.2 | 8 |
| 8 | 2.5 | 49/0.26 | 2.34 | 3.5 | 4.1 | 4.9 | 3.5 | 4.2 | 36.34 | 50.02 | 38.3 | 50.7 | 7.4 | 8 |
| 9 | 3 | 49/0.28 | 2.52 | 3.7 | 4.3 | 5.3 | 3.8 | 4.5 | 41.54 | 55.5 | 44.6 | 57.27 | 6.45 | 4 |
| 10 | 4 | 49/0.32 | 2.88 | 4.2 | 4.9 | 5.9 | 4.2 | 4.9 | 57.2 | 75.2 | 57.2 | 75.2 | 5 | 4 |
| 11 | 5 | 49/0.36 | 3.24 | 4.6 | 5.3 | 6.3 | 4.6 | 5.3 | 69.3 | 92.9 | 69.3 | 92.9 | 4.1 | 2 |
| 12 | 6 | 49/0.39 | 3.51 | 4.6 | 5.9 | 6.6 | 4.9 | 5.6 | 80.15 | 104.1 | 80.15 | 104 | 3.3 | 2 |
