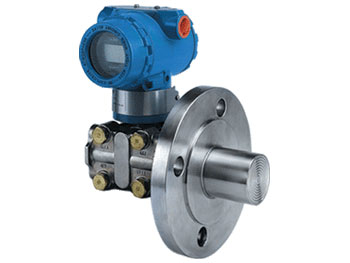

JK1151/3351LT法兰式液位变送器
JK1151/3351LT法兰式液位变送器
产 品 说 明 ：
JK-1151/3351LT法兰式液位变送器的安装法兰标准按ADSI，法兰有3〞、4〞规格，法兰等级为150LB(2.5MPa)、300LB。
如用户采用GB9116-88S标准，则DN=80、100、PN=2MPa请注
明。
●测量范围
差压：0-6.2-690KPa
静压：2.5MPa
●选型表
| JK1151/3351LT | 法兰式液位变送器( 工作压力2.5MPa) | ||||||||||
| 4 | 0-4～40KPa | ||||||||||
| 5 | 0-40～250KPa | ||||||||||
| 6 | 0-0.16～1.0MPa | ||||||||||
| 代码 | 输出 | ||||||||||
| E | 非智能型（4-20mA输出） | ||||||||||
| S | 智能式（HART协议） | ||||||||||
| 代码 | 公称直径尺寸(mm) | 插入筒长度(mm) | 高压侧隔膜片材料 | ||||||||
| A0 | 80 | 平 | 316LSST | ||||||||
| A2 | 80 | 50 | 316LSST | ||||||||
| A4 | 80 | 100 | 316LSST | ||||||||
| A6 | 80 | 150 | 316LSST | ||||||||
| B0 | 100 | 平 | 316LSST | ||||||||
| B2 | 100 | 50 | 316LSST | ||||||||
| B4 | 100 | 100 | 316LSST | ||||||||
| B6 | 100 | 150 | 316LSST | ||||||||
| C0 | 80 | 平 | 哈氏C-276 | ||||||||
| C2 | 80 | 50 | 哈氏C-276 | ||||||||
| C4 | 80 | 100 | 哈氏C-276 | ||||||||
| C6 | 80 | 150 | 哈氏C-276 | ||||||||
| D0 | 100 | 平 | 哈氏C-276 | ||||||||
| D2 | 100 | 50 | 哈氏C-276 | ||||||||
| D4 | 100 | 100 | 哈氏C-276 | ||||||||
| D6 | 100 | 150 | 哈氏C-276 | ||||||||
| E0 | 80 | 平 | 钽 | ||||||||
| F0 | 100 | 平 | 钽 | ||||||||
| 代码 | 安装法兰 | ||||||||||
| A | 3〞150lb | 碳钢镀锌 | |||||||||
| B | 4〞150lb | ||||||||||
| C | 3〞300lb | ||||||||||
| D | ?4〞300lb | ||||||||||
| 代码 | 结 构 材 料 | ||||||||||
| 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | |||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | ||||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | ||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | ||||||||
| 代码 | |||||||||||
| M1 | |||||||||||
| M2 | |||||||||||
| M3 | |||||||||||
| C0 | |||||||||||
| C1 | |||||||||||
| C2 | |||||||||||
| d | |||||||||||
| i | |||||||||||
