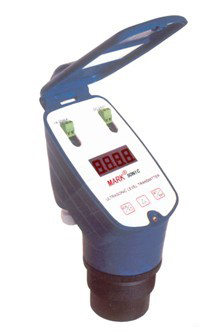

JK-TUF-2000Y超声波液位计

　　产 品 说 明 ：

　　一、概述

　　JK-TUF-2000Y超声波液位计是一种智能型非接触式物位测量仪表。产品具有自动功率调整，增益控制，温度补偿，采用 的检测技术和计算技术，提高仪表的测量精度，对干扰回波有抑制功能，保证测量结果的真实。产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量。

　　二、主要参数

　　电源：DC-24v(24v—30v) 输出：4—20mA (两线制)

　　量程：0—10m(任何段) 盲区：0.3—0.6m

　　分辨率：1mm 度：0.25%

　　环境温度：-25℃—60℃ 防护等级：IP65

　　三、外形尺寸(图1所示)

　　四、安装与接线

　　<一>安装

　　JK-TUF-2000Y超声波液位计安装方便，直接利用传感器上的螺纹安装，并注意以下几点：

　　1、传感器和 物位之间距离应大于盲区(安置高度≥物位 高度+盲区)同时要保证传感器轴线应垂直于被测物体。

　　2、在固定当中必要时可加橡胶垫圈，同时尽可能远离噪声源。

　　3、因传感器发射波夹角的存在，在安置时应与器壁保持一定的距离，安置示意图见图(2)

　　<二>接线 如“接线示意图”接线

　　五、菜单介绍(各代码的说明、参数意义)

　　PASS 密码菜单(输入3456进入菜单)

　　P-00 空距:传感器到池(罐)底的距离，或测距时的 测距

　　P-01 满量程： 液位，对应于电流输出20mA

　　P-02 测量肓区：即传感器到液(物)体面的最小距离，在这区间内仪表无法正常工作，一般取值30-60CM

　　P-03 测量数据的变化率：即每次采样允许的 变化量，单位为mm/T，一般取10-30mm,当设定为“00”时测量数据按实际变化值变化

　　P-04 显示内容：显示距离与液位的切换，设定为“00”时显示距离，设定为“01”时显示液位

　　六、操作说明

　　操作步骤
