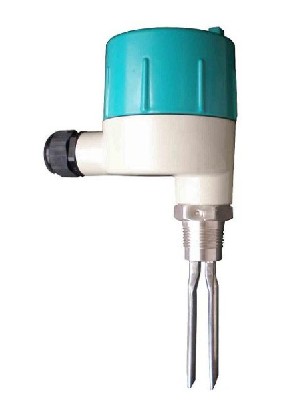

JK-Y300型音叉物位开关

　　产 品 说 明 ：

　　一、概述

　　JK-Y300型音叉物位开关是通过电晶体的谐振来引起其振动的，当受到物料阻尼作用时，振幅急剧降低且频率和相位发生明显变化，这些变化会被内部电子电路检测到，经过处理后，转换成开关信号输出。JK-Y300音叉物位开关可以对料罐的高低位进行监测、控制和报警，适用于各种液体、粉末、颗粒状固体。

　　音叉物位开关实用简单、运行可靠、适应性强基本上是面维护的、音叉和输出均有工作状态，均用发光二极管指示，可依据习惯调整状态指示，并配有三种输出方式(直流24V、交流110V和交流220V)和多种输出方式(直流电流输出型、继电器接点输出型、直流电压输出型)。所有类型均有高或低故障报警模拟和可选择的仪表开关灵敏度。

　　二、技术参数

　　介质温度范围：-20℃～80℃

　　环境温度：-20℃～220℃

　　环境湿度：≤95%RH

　　被测介质：液体、粉末或颗粒状固体

　　被测介质密度：固体≥0.1g/cm³;液体≥0.7g/cm³;

　　被测固体颗粒尺寸：≤10mm

　　 液体粘度：<1000mm²/S

　　被测介质安息角：≥200

　　压力范围：≤1MPa

　　壳体材料：压铸铝合金

　　叉体材料：1Cr18Ni9Ti

　　防爆等级EXDIICT6

　　外壳防护等级：IP66

　　连接方式：1"NPT螺纹;法兰(用户选定)

　　电气参数：

　　①供电电压：DC24V;AC220V 50HZ

　　②输出信号：继电器输出：8A 220V AC

　　直流电压输出：0或5V

　　直流电流输出：0或10Ma

　　③ 电源功耗：≤2W

　　音叉振动频率：300±50HZ

　　环境振动等级：V.L.4加速度不大于1g

　　开关信号动作时间：1—60S

　　三、电气接线图

　　音叉物位开关接线左图所示，仪表接线端的POWER号为电源端，1和2为220V电源输入，3为接地，4和5为24V电源输入，6~11号为继电器输出端。

　　红灯---继电器输出状态选择显示;

　　绿灯---叉体状态指示
